Van de Graaf-Kanon

Geschätzte Lektüre: 2 Minuten 339 Ansichten

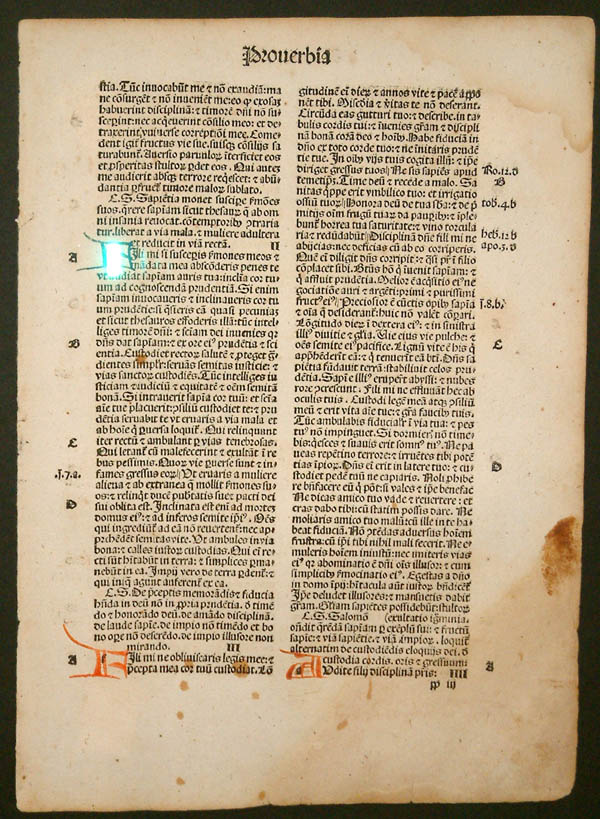

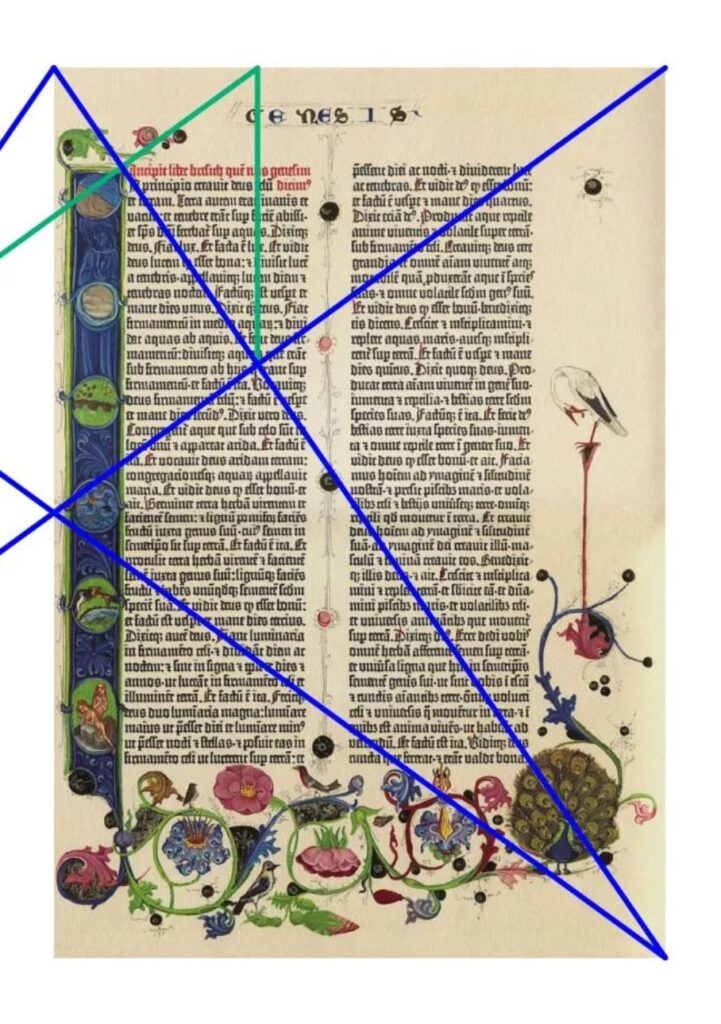

Der Van de Graaf-Kanon ist eine der bekanntesten Methoden zur Bestimmung des Satzspiegels. Er geht auf den niederländischen Buchgestalter J.A. van de Graaf (17. Jahrhundert) zurück und wurde im 20. Jahrhundert durch Jan Tschichold wiederentdeckt und systematisiert. Die Methode zeigt, wie sich in klassischen Handschriften und Frühdrucken harmonische Proportionen des Satzspiegels geometrisch erzeugen lassen – unabhängig vom Seitenformat.

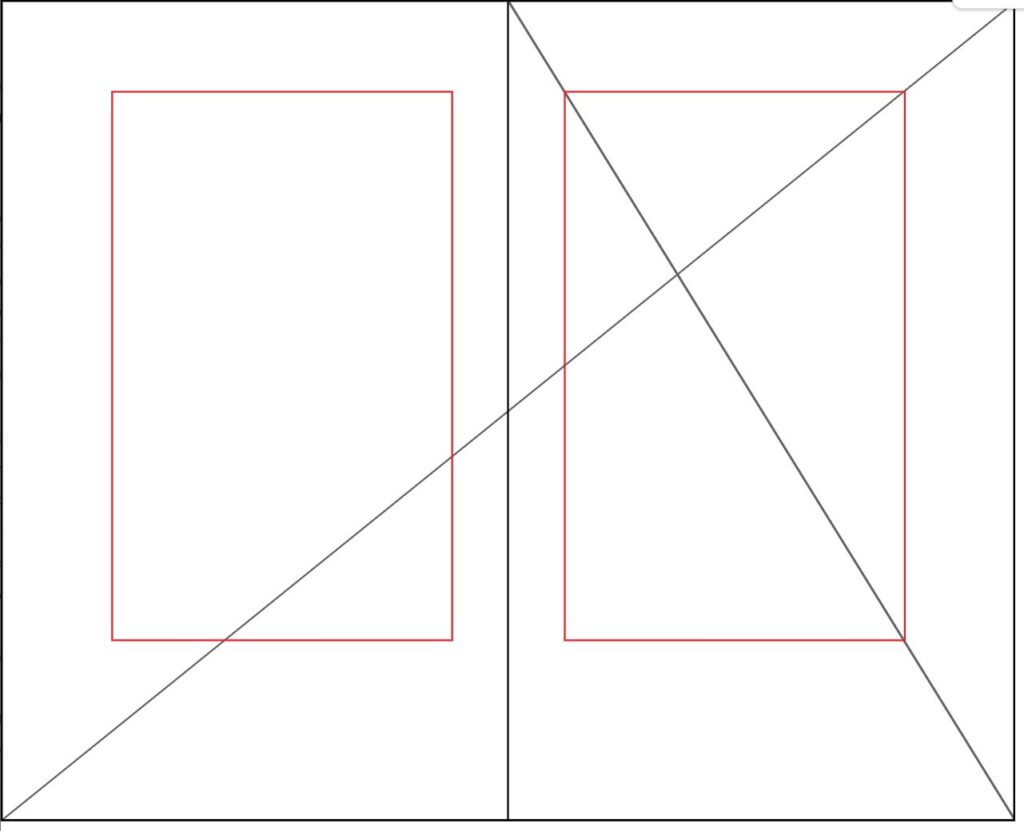

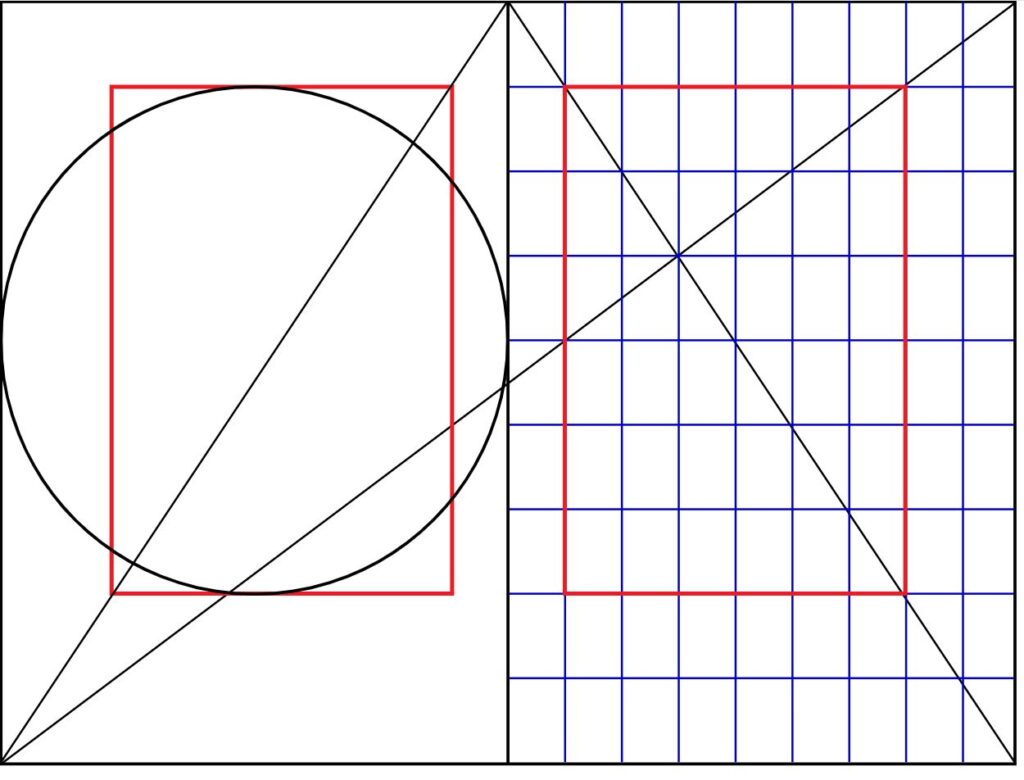

Vorgehensweise der Konstruktion

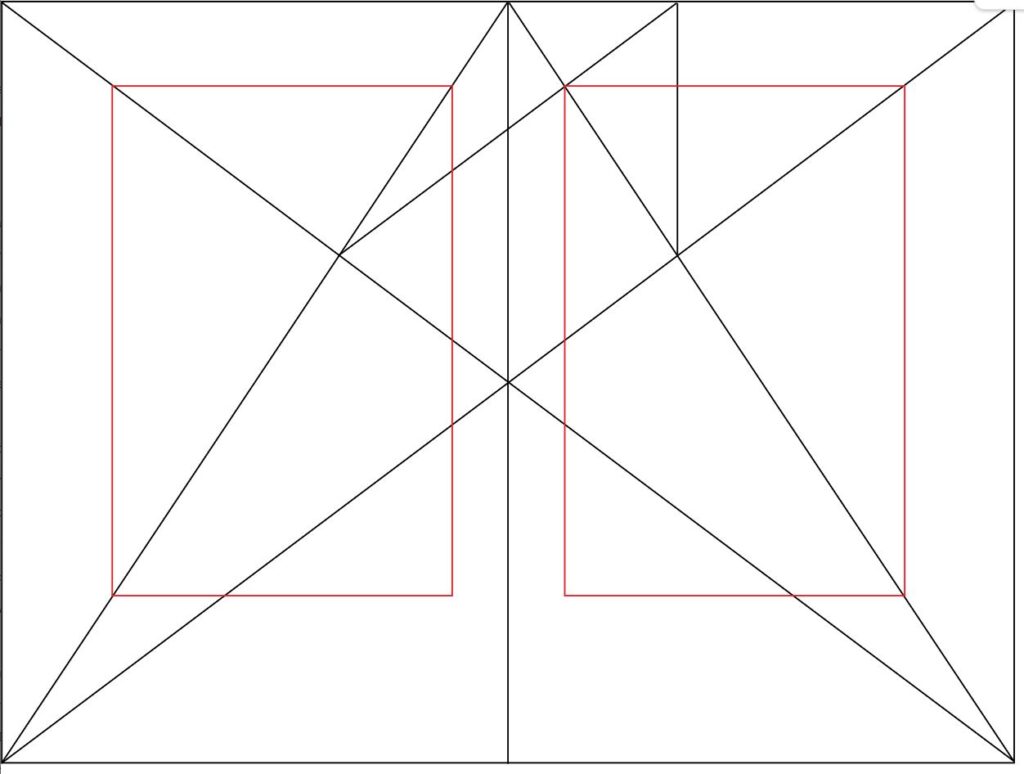

Die Konstruktion basiert auf der Doppelseite (linke und rechte Seite zusammen):

Zunächst wird ein Rechteck für die gesamte Doppelseite gezeichnet.
Von den oberen Ecken dieses Rechtecks werden Diagonalen zu den gegenüberliegenden unteren Ecken gezogen.
Auf jeder Einzelseite wird zusätzlich eine Diagonale von der oberen inneren Ecke zur unteren äußeren Ecke gezogen.
Die Schnittpunkte dieser Linien definieren die obere Begrenzung und Breite des Satzspiegels.
Von diesen Punkten aus lassen sich senkrechte und waagerechte Linien ziehen, die den endgültigen Satzspiegel abgrenzen.

Ergebnis

Der Satzspiegel entsteht so, dass er optisch ausgewogen innerhalb der Seite liegt.
Die Ränder ergeben sich automatisch: traditionell schmaler am Bund, breiter am Außenrand, mit einem relativ großzügigen Fußsteg.
Das Seitenverhältnis des Satzspiegels nähert sich harmonischen Proportionen an, insbesondere dem Goldenen Schnitt, ohne ihn exakt zu reproduzieren.

Bedeutung

Der Van de Graaf-Kanon ist nicht nur ein theoretisches Konstrukt, sondern lässt sich praktisch anwenden:

Er sorgt für Lesefreundlichkeit, da die Textfläche zentral, aber nicht gedrängt wirkt.
Er schafft ein Gefühl von klassischer Harmonie, das bis heute in der Buchgestaltung geschätzt wird.
Er ist flexibel, da er für verschiedene Formate (hoch, quer, quadratisch) eingesetzt werden kann.
