Maßstab-Berechnung

---

Ein Maßstab beschreibt das Verhältnis zwischen der Größe eines Objekts in der Realität und seiner Darstellung in einem Medium – zum Beispiel in einer Zeichnung, Karte, einem Modell oder digitalen Layout.

Zentrale Fragen:

• Wie berechne ich eine reale Größe aus einer verkleinerten Darstellung?
• Wie berechne ich die Darstellungsgröße für ein reales Objekt?
• Wie skaliere ich Objekte proportional für Medien?

Was ist ein Maßstab?

Definition

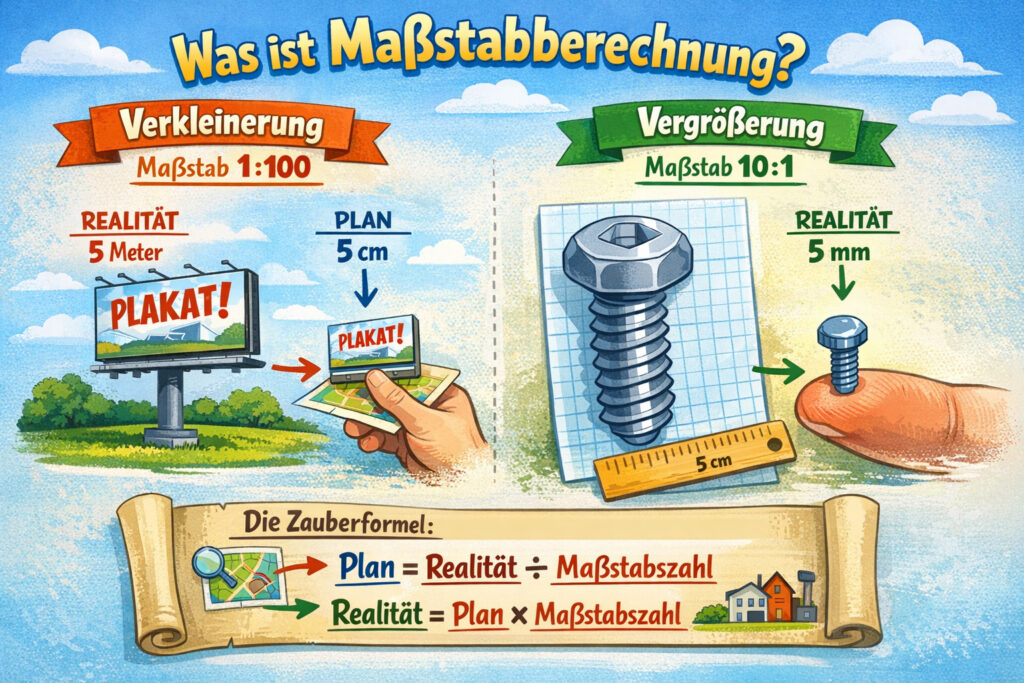

Ein Maßstab ist ein Verhältnis, das beschreibt, wie stark eine Darstellung verkleinert oder vergrößert wurde.

Verkleinerung: Der Maßstab ist 1 : X (mit X > 1). Die Zahl hinter dem Doppelpunkt ist größer.
Beispiel: 1:100 (Die Zeichnung ist 100-mal kleiner als das Original. Ein 5 Meter langes Plakat wäre auf dem Plan nur 5 cm lang.)

Vergrößerung: Der Maßstab ist X : 1 (mit X > 1). Die Zahl vor dem Doppelpunkt ist größer.
Beispiel: 2:1 (Die Zeichnung ist doppelt so groß wie das Original. Eine winzige Schraube von 5 mm Länge wird als 1 cm groß gezeichnet.)

Schreibweisen des Maßstabs

Schreibweise	Bedeutung
1 : 100	1 Einheit in der Darstellung = 100 Einheiten in echt
1/100 (mathematisch)	Divisionsform (z. B. für Berechnungen)
1 cm = 100 cm	Darstellung als Gleichung

Maßstabsarten

Verkleinernder Maßstab (z. B. Plakate, Bilder, Architektur, Karten)

• Maßstab 1:100, 1:500, 1:1000
• Darstellung ist kleiner als die Realität

Vergrößernder Maßstab (z. B. Illustration, Kunst, Mikroskopie, Elektronik)

• Maßstab 10:1, 100:1
• Darstellung ist größer als das reale Objekt

Maßstab 1:1

• Originalgröße

Grundformeln zur Maßstabsberechnung

Berechnung der Realgröße

Realgröße = Zeichnungsgröße × Maßstabsfaktor

Beispiel:
Zeichnung = 5 cm, Maßstab 1:50
→ Realgröße = 5 × 50 = 250 cm = 2,5 m

Berechnung der Zeichnungsgröße

Zeichnungsgröße = Realgröße ÷ Maßstabsfaktor

Beispiel:
Realgröße = 300 cm, Maßstab 1:100
→ Zeichnung = 300 ÷ 100 = 3 cm

Umrechnungen mit Maßeinheiten

Bei der Maßstabsberechnung müssen oft verschiedene Maßeinheiten umgerechnet werden:

Einheit	Umrechnung
1 m	= 100 cm
1 cm	= 10 mm
1 km	= 1.000 m
1 inch	= 2,54 cm
1 m²	= 10.000 cm²

Tipp: Immer vor der Berechnung Einheiten vereinheitlichen!

Praxisbeispiele

Beispiel 1: Bild oder Architekturzeichnung im Maßstab 1:100
Ein Raum ist 4,8 m breit.
→ Umrechnung in cm: 4,8 m = 480 cm
→ Maßstabszeichnung = 480 ÷ 100 = 4,8 cm

Beispiel 2: Modellbau mit Maßstab 1:20
Ein Auto ist in echt 3,2 m lang.
→ Umrechnung: 3,2 m = 320 cm
→ Zeichnungsgröße = 320 ÷ 20 = 16 cm

Beispiel 3: Vergrößerung mit Maßstab 5:1
Ein Schraubendetail ist 2 mm groß.
→ Zeichnung = 2 × 5 = 10 mm = 1 cm

Beispiel 4: Von Modell zurück zur Realität
Modellmaßstab: 1:25
Modellmaß: 12 cm
→ Realität = 12 × 25 = 300 cm = 3 m

Maßstab in der digitalen Welt

Layout / Grafikdesign / UI

• Bilder, Icons, Layouts werden häufig skaliert – Maßstab ist implizit
• Vektorgrafiken (SVG) arbeiten unabhängig vom Maßstab
• Skalierbare Einheiten in CSS: z. B. em, rem, %, vw, vh

Druck & Print

• Layoutgrößen werden auf Papiergröße angepasst
• Wichtige Maßstabseinheit: dpi (dots per inch)
• Rastergrößen, Pläne, Lagezeichnungen: Maßstab exakt angeben!

Maßstabsleiste / grafischer Maßstab

Karten und Pläne enthalten oft eine grafische Maßstabsleiste
→ z. B. eine Linie mit 0 | 1 | 2 | 3 km zur optischen Kontrolle

Maßstab in der Typografie / Mediengestaltung

• Ein Maßstabsbewusstsein ist zentral für:
  • Mockups
  • Produktdarstellungen
  • Verpackungen
  • 3D-Renderings
  • Maßangaben im Layout (z. B. 1 cm Bleed)

Zusammenfassung & Merksätze

• Maßstab ist ein Verhältnis zwischen Realität und Darstellung
• Maßstab 1:100 → Darstellung ist 100-mal kleiner als das Original
• Immer Einheiten vereinheitlichen (z. B. cm oder mm)
• Flächen und Volumen skalieren sich nicht linear
• In digitalen Medien entspricht Maßstab oft der Skalierung
• Maßstabsangaben immer deutlich kennzeichnen
